繪製衝壓件排樣圖應該注意哪些問題

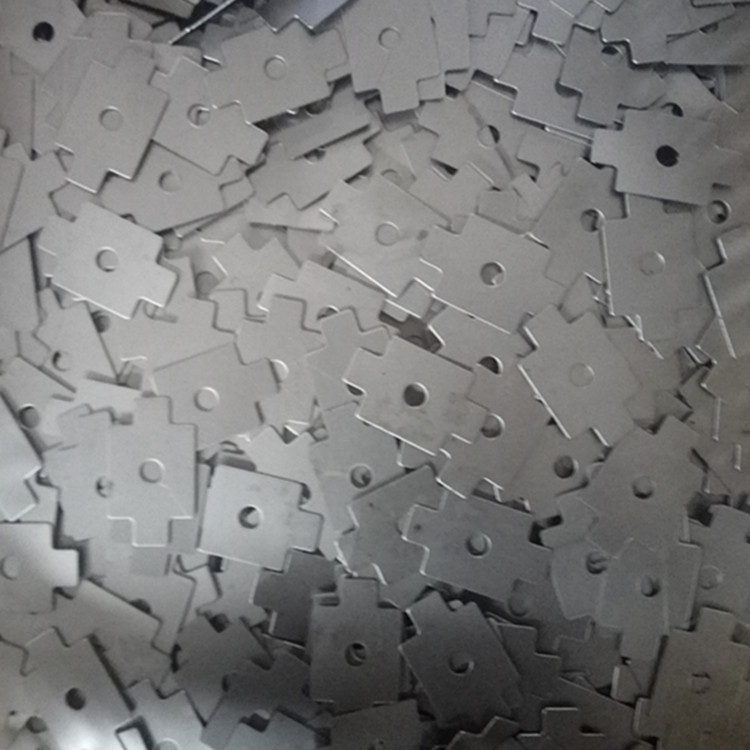

衝壓件下料排樣有多種形式，但無論是哪種排樣形式，在繪製其排樣圖時，都應該注意以下幾點：
1.相對位置公差要求高的孔或決定中心線位置的孔，要在同一步衝出；
2.若段曲上有衝孔或其它工序，並且這些工序的位置精度要求高，建議段曲後再衝孔或其它成形加工，這樣可以避免由於段曲展開不準而影響尺寸；
3.若衝壓件中有對稱彎曲，建議對稱彎曲在同一步成形，這樣可以使受力平衡；
4.若衝壓件的彎曲邊較長，為了使受力平衡，可以設計成工藝科衡彎曲，彎曲後將工藝彎曲衝掉；
5.衝壓件中的拉深或其它工序，在成形時可能對其附近的尺寸有影響，可以將這些工序提前成形；
6.搭邊是指相鄰衝裁件間的餘料，或衝裁件到條料邊間的餘料。搭邊的大小與產品的大小及複雜程度有關係，產品大或彎曲邊較長，搭檔邊值應大些。
